控制电缆安装有哪些规范？
作者: 神州永立线缆通
2025-08-25
控制电缆的安装质量直接影响信号传输的稳定性和电气系统的安全性，从敷设前准备到安装施工，再到验收测试，都需严格遵循国家规范和行业标准（如 GB 50168《电气装置安装工程 电缆线路施工及验收标准》、GB/T 9330《塑料绝缘控制电缆》），确保每一个环节都符合要求。
一、敷设前准备规范
- 电缆选型与检查
安装前需根据使用场景确认电缆型号、规格是否符合设计要求，比如高温环境需选用交联聚乙烯（XLPE）绝缘电缆（耐温 90℃），潮湿环境需选用防水护套电缆，强电磁干扰环境需选用屏蔽控制电缆（如 KVVP）。同时，对电缆进行外观检查，要求护套无破损、开裂、变形，铠装层（若有）无锈蚀、松散，芯线绝缘层颜色清晰、无粘连；检查电缆的出厂合格证、检测报告，确认导体电阻、绝缘电阻等参数符合标准，严禁使用不合格电缆。
- 敷设路径规划
控制电缆的敷设路径需避开强电磁干扰源（如大功率电机、变频器、变压器），若无法避开，需与干扰源保持至少 0.5 米的安全距离，或采用屏蔽电缆并做好接地；路径应尽量短直，减少弯曲次数，避免穿越高温区域（如锅炉、烤箱附近）、腐蚀性环境（如化工车间）和易受机械损伤的部位（如设备运转区域）；在电缆沟、桥架敷设时，需与电力电缆分开布置，控制电缆应敷设在电力电缆的上方或侧面，两者间距不小于 0.3 米，防止电力电缆的电磁干扰影响控制信号传输。
- 工具与材料准备
准备专用的敷设工具，如电缆放线架、穿管器、压接钳、兆欧表等，工具需经过校验，确保精度符合要求；绝缘材料（如绝缘胶带、热缩管）、固定材料（如电缆卡子、桥架配件）需与电缆规格匹配，且具备相应的耐温、阻燃性能，比如户外安装需选用耐候性强的聚乙烯胶带，消防回路需选用阻燃型电缆卡子。
二、敷设施工规范
- 电缆敷设操作
敷设时需控制电缆的牵引力，避免用力过猛导致导体断裂或绝缘层破损，铜芯控制电缆的最大允许牵引力为 70N/mm²，敷设速度不宜过快（建议不超过 5 米 / 分钟）；多根电缆并行敷设时，需保持排列整齐，避免交叉缠绕，电缆在桥架内的填充率不应超过 50%，穿管敷设时填充率不应超过 40%，确保散热良好；电缆弯曲时，弯曲半径需符合规范要求，普通控制电缆的弯曲半径不小于电缆外径的 10 倍，屏蔽控制电缆不小于 15 倍，避免过度弯曲导致屏蔽层断裂、绝缘层开裂。
- 固定与防护
电缆在水平敷设时，每隔 0.8-1 米需用电缆卡子固定，垂直敷设时每隔 1.5-2 米固定一次，固定点应避开电缆接头，防止接头受力；在电缆沟、隧道敷设时，需在支架上加装绝缘垫，避免电缆与金属支架直接接触，减少腐蚀风险；穿越墙体、楼板时，需加装保护管，保护管的长度应超出墙体、楼板两侧各 50mm，管口需打磨光滑，防止划伤电缆护套，保护管与电缆之间的缝隙需用防火密封胶封堵，防止火灾蔓延。
- 接头处理规范
控制电缆的接头应尽量减少，若必须接头，需在便于维护的位置（如电缆井、接线盒内）进行；接头处理时，先剥除护套和绝缘层，剥切长度需符合端子压接要求，避免损伤导体，导体连接采用压接方式，选用与导体截面积匹配的端子，压接后用绝缘电阻测试仪测量接触电阻，确保不大于同长度导体电阻的 1.2 倍；绝缘处理需采用热缩管或绝缘胶带，覆盖接头及裸露导体，厚度不小于原绝缘层厚度，屏蔽电缆的屏蔽层需做好接地处理，单端接地或两端接地（根据干扰情况选择），接地电阻不大于 4Ω。
三、接地与屏蔽规范

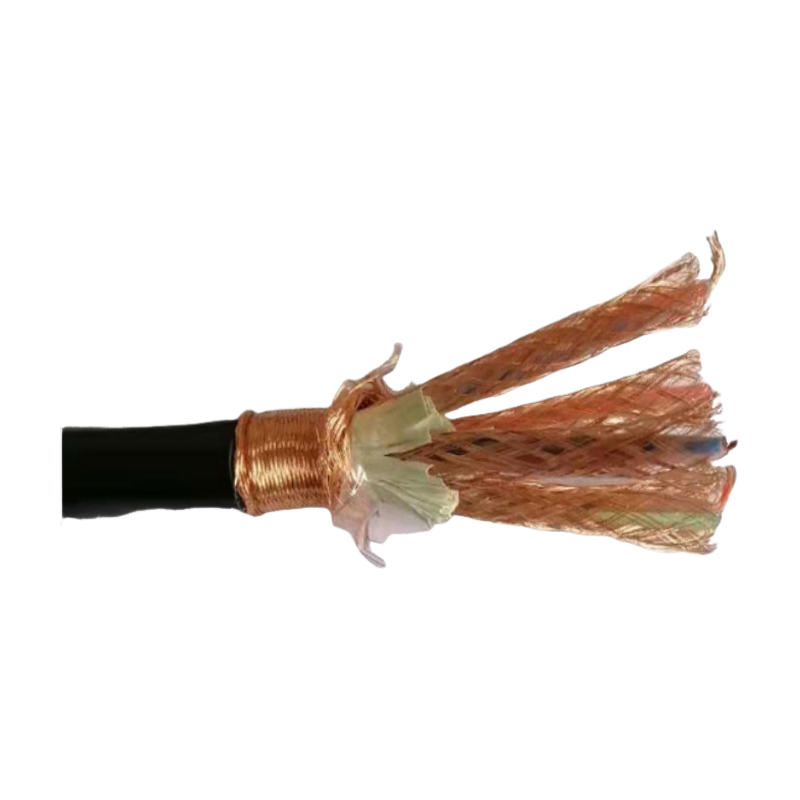

- 屏蔽层接地
屏蔽控制电缆的屏蔽层必须可靠接地，以发挥抗干扰作用。单端接地适用于信号传输距离较短（小于 100 米）的场景，将屏蔽层在控制室一侧接地，另一端悬空，避免形成接地回路产生干扰；两端接地适用于信号传输距离较长（大于 100 米）或强电磁干扰环境，屏蔽层两端均接地，接地电阻不大于 4Ω，接地导线的截面积不小于 1.5mm²，且需与屏蔽层紧密连接，避免虚接。
- 铠装层接地
钢带铠装控制电缆（如 KVV22）的铠装层需在两端接地，接地方式与屏蔽层类似，接地导线截面积不小于 2.5mm²，铠装层接地主要用于防止电缆外皮破损时漏电，保障人员安全，同时也能辅助屏蔽电磁干扰，接地电阻不大于 4Ω。
四、验收与测试规范
- 外观验收
安装完成后，检查电缆敷设是否整齐，固定是否牢固，接头处理是否规范，防护措施是否到位，标识是否清晰（每段电缆需悬挂标识牌，注明电缆型号、规格、起止点），不符合要求的需及时整改。
- 电气性能测试
用兆欧表测量电缆的绝缘电阻，额定电压 450/750V 的控制电缆，绝缘电阻应不小于 100MΩ・km；进行耐压测试，施加 2kV 工频电压，持续 1 分钟，无击穿、闪络现象为合格；对于屏蔽电缆，测量屏蔽层的转移阻抗，确认屏蔽效果符合设计要求。
- 试运行测试
通电试运行 24 小时，观察设备运行状态，检查控制信号传输是否稳定，无数据波动、设备误动作等情况，用红外测温仪测量电缆及接头温度，温度不超过环境温度 10℃，无过热现象。
控制电缆安装规范涵盖敷设前准备、施工操作、接地屏蔽、验收测试等全流程，每一个环节都需严格执行标准，才能确保电缆在长期运行中稳定传输信号，保障电气系统的安全可靠，避免因安装不规范引发故障。
