控制电缆敷设要注意哪些事项?
作者: 神州永立线缆通
2025-08-12
控制电缆的敷设质量直接影响信号传输的稳定性和系统的安全运行,需从路径规划、安装操作到后期防护全面把控,以下是关键注意事项。
路径规划需兼顾安全性与信号稳定性。应避开强电磁干扰源,如高压电力电缆、变压器、电动机等,两者平行敷设时间距需保持 0.5 米以上,交叉时间距不小于 0.2 米,若无法避免,可采用穿金属管屏蔽或增加隔离屏障。同时远离高温区域(如锅炉、加热器),必要时采取隔热措施,防止温度过高加速电缆老化。路径应尽量短直,减少弯曲次数,避免频繁穿越墙体、楼板,必须穿越时需加设保护管,管口做光滑处理以防划伤电缆。
敷设前的检查不可忽视。需核对控制电缆的型号、规格、芯数是否与设计一致,检查外观有无破损、护套开裂、绝缘层损伤等问题,用兆欧表测量绝缘电阻,确保每芯绝缘电阻不低于 10MΩ(500V 兆欧表)。对于屏蔽电缆,需检查屏蔽层的连续性和完整性,若有断裂需修复后再敷设。同时清理敷设路径上的杂物、尖锐物体,确保通道畅通无阻。
安装过程中的操作规范至关重要。敷设时牵引力要均匀,拉力不得超过电缆允许的最大拉力(铜芯电缆一般不超过 10N/mm²),避免猛拉硬拽导致导体断裂或绝缘层受损。多根电缆并行敷设时,需排列整齐,留有适当间隙(不小于电缆直径的 1.5 倍),利于散热和后期维护,不同电压等级、不同用途的控制电缆应分开敷设,若需共管,需满足绝缘等级兼容要求。

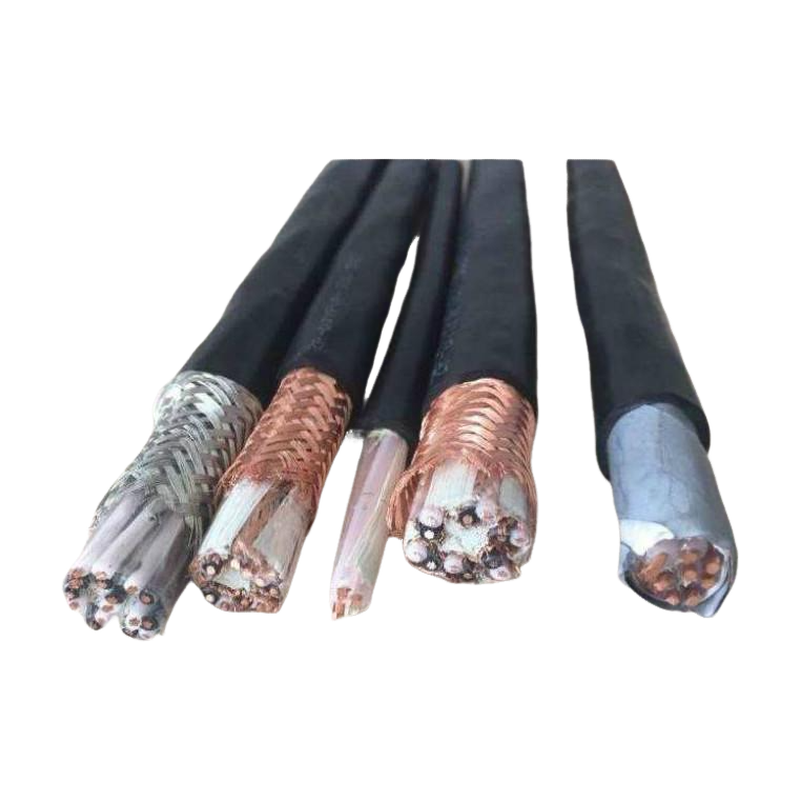

屏蔽层处理是保障信号抗干扰的核心。屏蔽层需单端或两端接地,接地电阻应小于 4Ω,单端接地适用于抑制静电干扰,两端接地适用于强电磁环境。接地端子需牢固连接,避免松动导致屏蔽失效,屏蔽层与接地体之间需用绝缘垫隔离,防止形成环流。对于多芯屏蔽电缆,各芯线绝缘层需完好,避免与屏蔽层接触造成短路。
固定与防护措施需到位。明敷电缆应采用电缆卡或支架固定,固定点间距均匀(水平敷设每 0.8-1 米一个,垂直敷设每 1.5-2 米一个),避免电缆悬空受力。在振动环境(如机床、水泵附近),固定处需加橡胶垫减震,防止电缆因振动磨损。埋地敷设的控制电缆需选用铠装型号(如 KVV22),埋深不小于 0.7 米,底部铺 10 厘米细沙,上方覆盖砖块或混凝土板防护,穿越道路时需套钢管保护。
敷设完成后需进行全面检测。核对电缆标识是否清晰完整,测试绝缘电阻和屏蔽层接地电阻,确保符合要求。整理敷设记录,包括电缆型号、长度、敷设日期、测试数据等,为后期维护提供依据。若发现电缆有损伤或测试不合格,需及时处理或更换,严禁带隐患投入使用。
控制电缆敷设需严格遵循规范,从路径规划到后期检测环环相扣,才能确保其在复杂环境中稳定传输信号,保障电气系统的可靠运行。
